Otomatik Gantry Palletizer ¢ Yüksek Hızlı Karton, Torba ve Fıçı Palletizing Makinesi

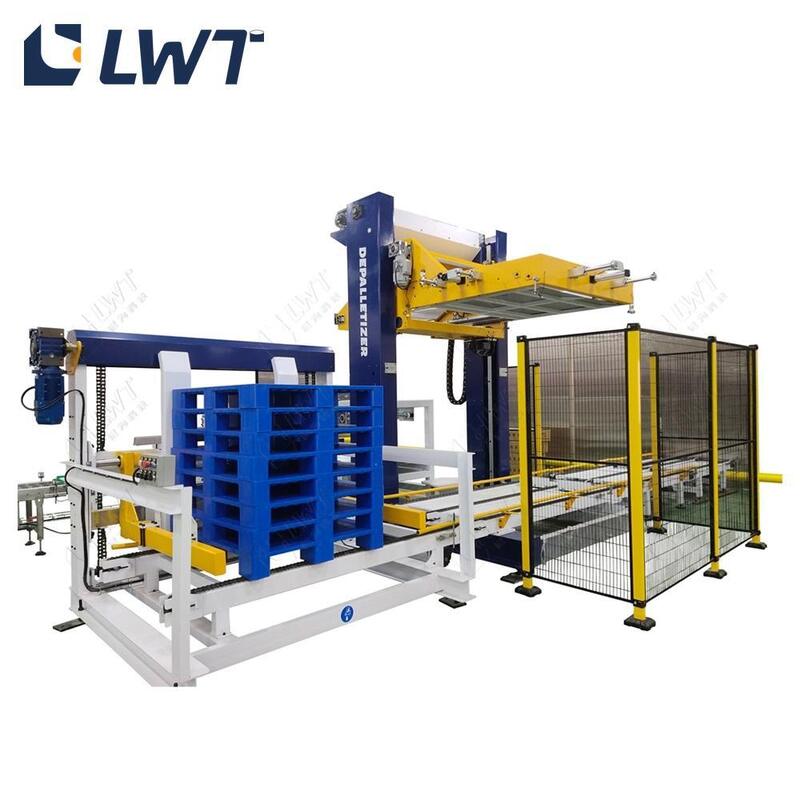

BuLWT Otomatik Portarya PaletizerSon hat yığma makinesi, ürün taşıyıcıdan mühürlü kartonları, plastik kutuları, germe filmi paketlerini ve fıçıları alıp kare, taşıma kararlı bir palet yükü oluşturur.Dakikada 20-30 karton- yaklaşık olarak üç kat daha fazla iki operatörün tam bir vardiya için elle istiflenmesi.SEW motorlu kaldırma platformuve aSiemens PLC kontrol sistemiBu yüzden konserve gıda, içecek, kimyasal veya genel ambalaj hattının sonunda oturabilir gerçek kapasitenizi sınırlayan şişlik boğazı olmadan.

Kartonları Elle Ayarlamanın Gerçek Maliyeti

İş bağımlılığı.Bir manuel paletleme istasyonu, genellikle 20-30 karton/dakikada çalışan bir hat için vardiya başına 2'3 operatöre ihtiyaç duyar. Vardiya değişikliklerini ekleyin,yokluk ve fazla mesai ve istasyon sessizce en yüksek maliyetli iş noktası olur.

Kapasitenin altında bir hat.Elde istifleme tipik olarak 812 karton/dakikada en yüksek seviyeye ulaşır.El yapımı her karton size tasarım kapasitesi ile gerçek üretim arasındaki farkı maliyetlendiriyor..

Kararsız yükler, hasarlı kargo.El yapımı paletler eğimlidir, sıkı kilitlenmez ve eğrileri şekillerini kaybeder. Sonuç olarak, parçalanmış köşeler, germe filmi atıkları ve gönderdiğiniz her konteynerdeki marjı aşan maddeler olur.

Güvenlik ve duraklama süresi.10~20 kg ağırlıklı vakaları tekrar tekrar kaldırmak, kas iskelet yaralanmalarının bilinen bir nedenidir ve tek bir sırt yaralanması iki operatörü aynı anda hattan alabilir.

Gantry Tasarımı Neden Dakikada 20-30 Karton Tutar?

Düzenlenebilir tabanlı kaynaklı portre çerçeve.Yapı çerçevesi, sürekli yük altında X-Y-Z aracını sert tutan, vidalı profiller yerine kaynakla üretilir.Düzenlenebilir taban bize özel bir temel olmadan mevcut bir fabrika zemininde makine seviye izin verir.

SEW ile çalışan ana kaldırma platformu.Bir SEW dişli motoru, bir katmanın ne kadar kesin bir şekilde yerleştirildiğine ve makinenin ne kadar uzun süre doğru kalmasına karar veren bileşen olan kaldırma platformunu çalıştırır.Her palet başına 1500 kg'a kadar yük 2000 mm'ye kadar yükseklikte yığılır..

Çift hızlı giriş kemeri ve direksiyon mekanizması.Besleme biriki vitesli kemerBu, ön kartonu paketten uzaklaştırır ve bu da, dümen mekanizmasının katman oluşturan alana ulaşmadan önce her kartonu döndürmesi ve kareleştirmesi için gereken boşluğu yaratır.

Sıralama kutusu alanı ve rulo yığını taşıyıcı.Kartonlar, tam bir katman oluşana kadar sıralama kutusu alanında birikir, daha sonra yığılma pozisyonundaki rulo taşıyıcıya aktarılır Bu da düşmüş ya da yanlış düzenlenmiş vakaları önler..

2.5 m zincir boşaltma ve serbest rulo taşıyıcı.Bitmiş paletler makineyi 2.5 m zincirli bir taşıyıcıda bırakır ve serbest bir rulo taşıyıcıya teslim edilir, böylece bir çatal kaldırıcı veya AGV yığma döngüsünü kesmeden toplayabilir.

Siemens PLC taşınabilir HMI ile.Kontrol, mobil bir insan-makine arayüzü ve taşınabilir otomatik hata göstergesi olan bir Almanya Siemens PLC tarafından işlenir.Operatörler elektrik dolabını açmak yerine makinede hata kodlarını okuyabilirler, ve yeni palet desenleri yeniden programlanmak yerine tarif listesinden seçilir.

Çalışma alanı çevresindeki güvenlik koruması.Koruyucu ve güvenlik koruma cihazları, paletleme zarfını kaplar.

Bir Paletleme Dönemi Nasıl Geçer?

1. Kapalı kartonlarKarton ambalaj makinesive bir portreye taşınır.Taşıyıcı Sistemi.
2. Çift vitesli kemer ve direksiyon mekanizması aralık yaratır, her kartonu çevirir ve katman desenine kadar kare yapar.
3. Katman oluşturma: Kartonlar, tam katman bir desen tamamlanana kadar sıralama kutusu alanında birikir ve daha sonra rulo yığını taşıyıcıya indekslenir.
4. Al ve yerleştir. Portarya arabası katmanın üzerine iner, onu tutar, programlanmış yüksekliğe kaldırır ve palete bırakır. Yükleme yüksekliği PLC tarifine 2000 mm'ye kadar ayarlanır.
5. Palet taşıyıcı ilerliyor, böylece bir sonraki katman temiz ve doğru konumlanmış bir yüzeye iniyor.
6. Tamamlanmış palet 2,5 m zincirli taşıyıcıda ve serbest rulo taşıyıcıda hareket eder; boş bir palet indeksize edilir ve döngü bir operatör olmadan yeniden başlar.

Gantry Palletizer'ın Sınıfınıza Uygun Olduğu Yerler

Karton Paketleme Makinesi'nden çıkan kartonlar mühürlenmiş, etiketlenmiş ve kare ̇ tam olarak portreye sıkı bir yük oluşturmak için gereken durumdur.Bu konserve yiyecek ve retort torba hatları için en yaygın kurulum.

Etiketlemenin aşağı akışında: İzlenebilirlik veya perakende sunumu önemli olduğunda, kartonlar etiketlemeden geçer.Otomatik Etiketleme MakinesiBu yüzden katman desenleri tamamen bitmiş kasalardan yapılır.

Bir konserve projesinin son istasyonu olarak.Doldurma makinesisterilize edilir, kabuklanır ve sonra paletlenir. Portarya, yarı otomatik bir hattı bir palet haline getiren son otomasyon adımıdır.Konserve gıda üretim hattıEn az el kullanımı ile uçtan sona çalışır.

Tipik Uygulamalar

• Konserve gıdalar ve retort torba hatları: konserve et, deniz ürünleri, meyve, sebze, mısır ve fasulye kartonları paketleme kutusundan 20-30 karton/dakikada çıkıyor.
• İçecekler ve şişelenmiş su ¢ plastik kasalar, küçültülebilir ambalajlar ve cam şişelerden, kutulardan ve PET şişelerinden oluşan filmlerle sarılmış paketler.
• Kimyasallar, günlük bakım ve genel endüstri, sabit katman desenine ihtiyaç duyulan variller, tamburlar, plastik kutular ve germe filmi üniteleri.
• Çanta taşımacılığı 550 kg'lık düz ve yumuşak çantalar, eşleşen LWT çanta taşıma konfigürasyonunda paletlenebilir.Bize çanta ağırlığı ve boyutları gönderin ve biz doğru katman desen ve tutma belirleyecektir.

Sıkça Sorulan Sorular

1Palet boyutu, yığma yüksekliği ve makine ayak izi özelleştirilebilir mi?

Evet. Standart konfigürasyon, L1200 × W1200 × H150 mm'lik bir paleti 2000 mm'lik bir yığma yüksekliğinde taşıyabilir ve palet boyutu, yığma yüksekliği,ekipman büyüklüğü ve kapasitesi teknik inceleme sırasında ürün ve fabrika düzenine tüm özelleştirilmiştir.

2- Makine çantaları da, kartonları da halleder mi?

Bu porttali paletizer kartonları, plastik kutuları, germe filmi paketlerini ve fıçıları kullanır.LWT eşleşen çanta paletleme konfigürasyonunu sağlar. Bize çantanızın ağırlığını ve boyutlarını gönderin ve doğru tutma ve katman desenini belirteceğiz..

3- Kurulum ve devreye girme sırasında ne oluyor?

LWT, makineye zaten programlanmış paletleme kalıbını tedarik eder. Mühendisler, saha üzerinde görev almak için kullanılabilir ve seyahat etmek pratik olmayan yerlerde uzaktan video görevlendirme sunulur.Makine ücretsiz yedek parçalar ve yerinde servis ile 1 yıllık garanti ile kapsamlıdır.

4Hangi kontrol sistemi kullanılır ve hatalar nasıl ele alınır?

Makine, taşınabilir bir insan-makine ara yüzü ve otomatik hata göstergesi olan Almanya Siemens PLC'yi çalıştırıyor.Böylece bir operatör makinenin hata kodunu okuyabilir ve yeniden programlamadan palet tariflerini değiştirebilir..

Palet Şablon Layout ve Sağlam Bir Teklif Alın

Bize dört şey gönderin: çantanızın veya çantanızın boyutları, birim ağırlığı, kullandığınız palet boyutu ve palletize etmeniz gereken kartonlar dakikadapalet desen düzeni çizimi, eşleşen portre konfigürasyonu ve sıkı bir FOB veya CIF fiyatlandırması, normalde iki iş günü içinde.Şanghay fabrikasında çalışan bir portre palletizerinin canlı video gösterisini ayarlayabiliriz.Her sorgu, bir çağrı merkezi değil, bir mühendis tarafından ele alınır.
